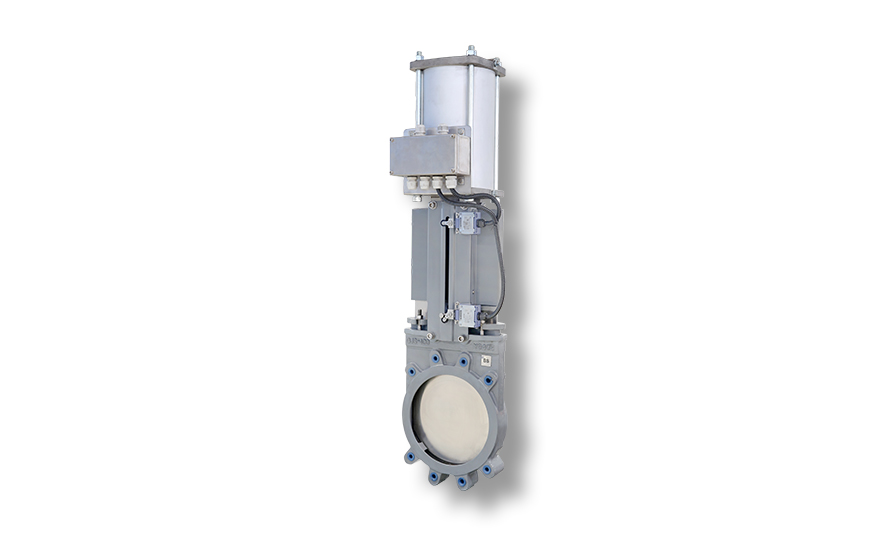

氣動刀閘
氣動刀型閘閥是比較復雜的自動化控制儀表，由多種氣動元件及閥體組成。
多用于要求快速切斷或開啟場合。
適用于糖、紙漿、污水、煤漿、灰渣、粉塵、渣水混合物等介質管道，可以作為介質切斷和節流使用，該刀型閘閥適合水平安裝，亦傾斜安裝。
雙作用氣缸：對閘門開啟和關閉的兩位式控制；
單作用氣缸：在電路和氣路切斷或故障時，閘門自動開啟或關閉（即常閉或常開）
刀型閘閥相關參數
密封結構：單向密封、雙向密封
閥門結構：明板明桿、暗板明桿、穿透式、雙向開
支架形式：三角式，四柱式，鋼板式，暗板式，拱橋式（獨有結構）
連接形式：對夾、法蘭
公稱通徑：DN50~DN3000 NPS 2”~120”（可非標定制）
工作溫度：≤1000℃（具體耐溫以選型材質為準）
公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、5K、10K、150LB
執行機構：手輪、氣動、手氣動、電裝、電液動、液動、傘齒輪、鏈輪、杠桿
刀型閘閥密封選型指導
密封類型 | 閥座材質 | 溫度 | 適用介質及特性 | 不適用工況 |
硬 | STL | ≤500 | 硬質合金硬度達93HRA，適用各種顆粒介質管道，耐磨性強不易變形。 | 硬密封不適用帶氣體、液體含量介質管道，硬密封泄漏量大密封性差（D級）。不推薦使用在不允許內漏氣體、液體等微介質管道及工況。 |
TC | ≤300 | 陶瓷具有極高的耐磨損.耐腐蝕，沖蝕性能，適用各種高強度顆粒物介質管道，如煤渣、煤粉、高濃度礦漿等。 | ||
507 | ≤425 | 金屬密封適用各種中低強度介質工況，如渣水混合物、粉塵、物料等。 | ||
軟 | NBR | ≤80 | 丁晴橡膠適用各類氣體、液體介質管道，耐油性良好，耐磨性良。 | 不推薦使用在帶顆?；蚬虘B介質管道。其介質極易損壞磨損橡膠本體。 |
EPDM | ≤150 | 三元乙丙橡膠適用各類氣體、液體介質管道，耐酸堿性良，耐磨性優。 | ||
PTFE | ≤200 | 聚四氟乙烯橡膠適用各類氣體、液體介質管道，耐酸堿性優，耐磨性優。 | ||
PU | ≤120 | 聚氨酯硬度達95HRA，具有耐油、耐磨、耐低溫老化等性能，其特性極其耐磨，且回彈性好，密封性極優。適用各種含氣體液體顆粒物料等混合介質管道，混合使用百分百0泄露。 | 不推薦使用在衛生級介質管道。 | |
■ 刀型閘閥選用標準
設計制造標準：JB/T 8691-2013、MSS SP-81
結構長度標準：GB/T 15188.2-1994-J21、MSS SP-81
法蘭連接標準: GB/T 79、ASME B16.5、GB/T9113.1-2000
壓力試驗標準：JB/T 8691、MSS SP-81
閘板研磨標準：GB/T 1184-1996(12級)
閥座精加標準：GB/T 1184-1996(11級)
閥桿規格標準：JB/T 8691-2013
雙頭螺栓標準：GB899-76
產品標識標準：GB/T12220
供貨規范標準：JB/T7928
■刀型閘閥材質標準
閥門本體及零配件材料選用標準 | |||
零件名稱 | 材料名稱 | 材料牌號 | 國家標準號 |
閥體 | 球墨鑄鐵 | QT450-10 | GB/T 12227 |
碳素鋼 | WCB、A305 | GB/T 12228、GB/T 12229 | |
奧氏體不銹鋼 | CF8、CF3、CF8M、CF3M、310S | GB/T 12230、GB/T 4237 | |
304、304L、316、316L | ASTM A182:2007、ASTM A240:2007 | ||
閥板 |
奧氏體不銹鋼 | 304、304L、316、316L | ASTM A240:2007 |
06Cr19Ni10、22Cr19Ni10、06Cr17Ni12Mo2 | GB/T 4237 | ||
閥桿 | 不銹鋼圓棒 | 304、304L、316、316L | ASTM A479:2008 |
支架 | 碳素鋼 | WCB | GB/T 12229 |
Q235 | GB/T 700 | ||
閥桿螺母 | 銅合金 | ZcuZn38Mn2Pb2、ZcuSn5Pb5Zn5 | GB/T 12225 |
含鎳鑄鐵 | D-2 | ASTM A439:83(2009) | |
填料密封件 | 石墨編織填料 | - | JB/T7370-1994 |
閥座密封圈 | 聚四氟乙烯 | - | HG/T 2903 |
橡膠 | 氟橡膠、丁晴橡膠、三元乙丙橡膠 | - | |
手輪 | 碳素鋼 | 25、Q235A | GB/T 699、GB/T 700 |
球墨鑄鐵 | QT400-15、QT450-15 | GB/T 12227 | |
